變頻供水設備用橫向大拉桿波紋補償器

單向橫向波紋補償器的特點是補償器兩邊180度處有一組鉸鏈結構，既能吸收管道的壓力和推力，又能約束補償器的位移方向，起到導向效果；復合拉桿式波形補償器是一種常用的橫向波形補償器。管道熱伸長的實際計算是確定補償器所需的補償或查看管道因熱伸長而產生的緊縮應力。因此，應計算管道的較大熱伸長值，即冷裝置條件下的低溫與熱運轉條件下的高溫之間的溫差。

因?yàn)楣芫W(wǎng)裝置的氣候條件差異很大，T2不該具有一致的值。應根據當時的氣候條件和施工環境確定適宜的管道裝置溫度。

內壓效果下管道應力校核補償器的失穩包含兩種狀況：平面失穩和軸向圓柱失穩。

平面失穩表明，一個或多個波紋的平面相對于波紋管的軸線旋轉和傾斜，但波平面的中心基本上位于波紋管的軸線上。這是因?yàn)閮?nèi)壓產生的經向彎曲應力和周向薄膜應力的合力超過了材料的屈服強度，并產生局部塑性變形。

柱不穩定波紋管的波紋不斷橫向偏移，因此偏移后波紋管的實際軸線為弧形或S形（在多波狀況下為S形）。這種狀況主要是因?yàn)椴y太多以及波紋管的有效長度L與內徑D（L/D）之比形成的。為避免失穩，應對管道進行應力驗算。裝置時，每組角補償器的旋轉平面有必要與管段的位移平面重合，以保證補償器和支架的安全。

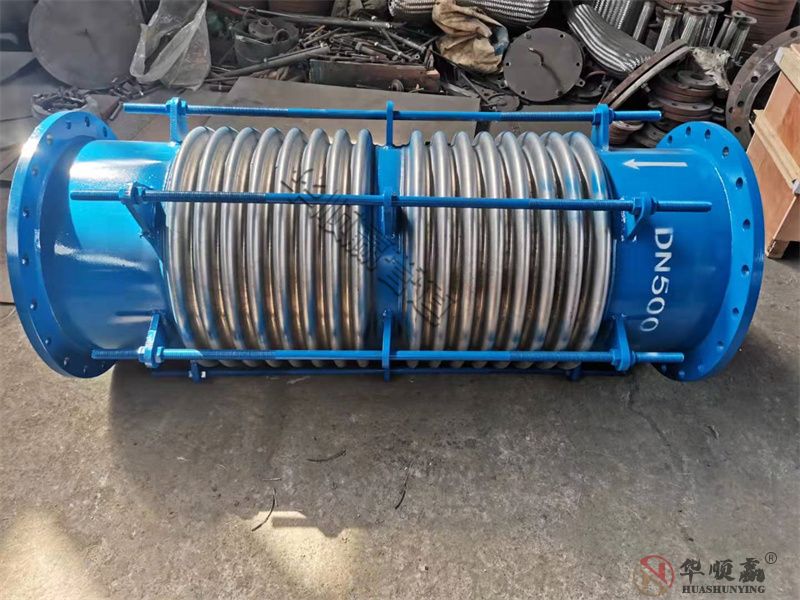

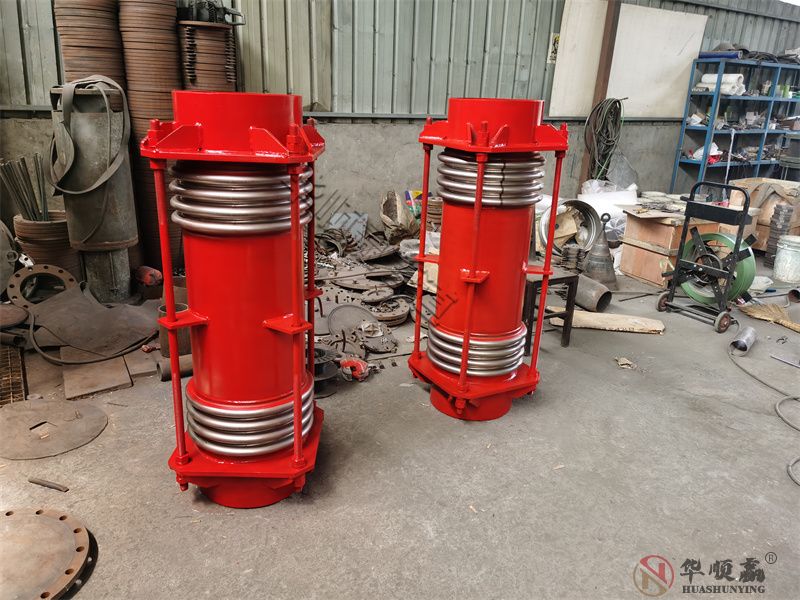

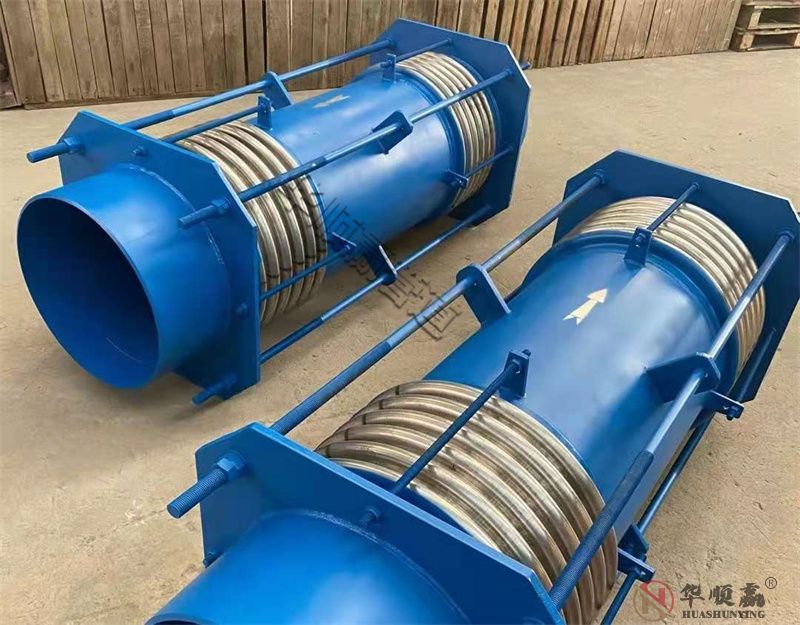

裝置完成后，拆下補償器上的運輸裝置，即運輸拉桿和螺母。它通常被稱為橫向波形補償器，其特點是四個大拉桿貫穿整個補償器，兩邊有一個金屬波紋管。望文生義，“復合拉桿式”。角波形補償器可分為單向角波形補償器和通用角波形補償器。
